윈테크는 차별화된 집진 기술과 풍부한 현장 경험을 바탕으로
산업 현장의 대기환경을 개선하고, 안전하고 지속 가능한 생산 환경을 제공합니다.
여과집진기(Bag Filter)
Environment division
설비 개요
고효율 여과 방식으로 산업 현장의 입자상 오염물질을 99.9% 이상 제거합니다.
산업 공정에서 발생하는 분진, 미세입자, 금속 흄 등은 대기환경보전법상 엄격한 배출
기준의 적용을 받습니다. 여과집진기(백필터)는 특수 소재의 여과포(Filter Bag)를 통해
오염 공기 중 입자상 물질을 물리적으로 포집하는 건식 방지 설비로, 높은 집진 효율과
안정적인 운전 신뢰성을 바탕으로 가장 널리 채택되는 대기 방지 설비입니다.
작동 원리

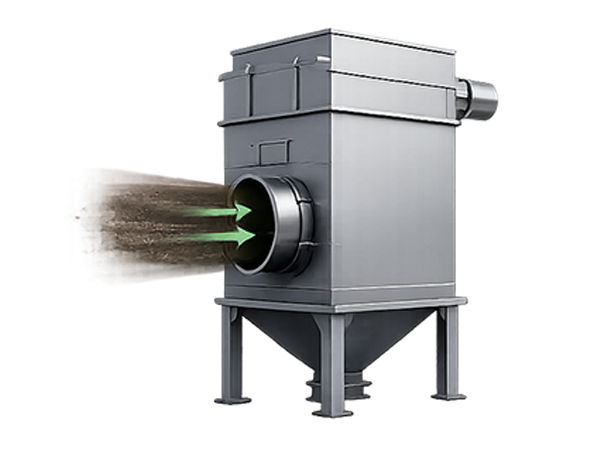

STEP 01
오염 공기 유입
분진이 포함된 오염 공기가 하우징 하단 입구(Inlet)를 통해 챔버 내부로 유입됩니다.

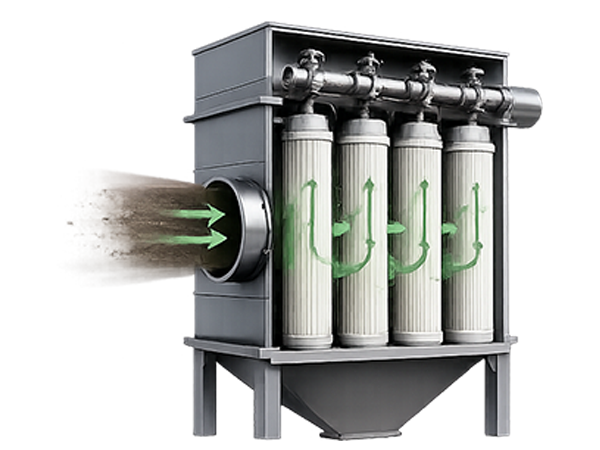

STEP 02
여과포 통과 및 포집
오염 공기가 원통형 여과포 외면에서 내면 방향으로 통과하면서 입자상 물질이 포집됩니다.

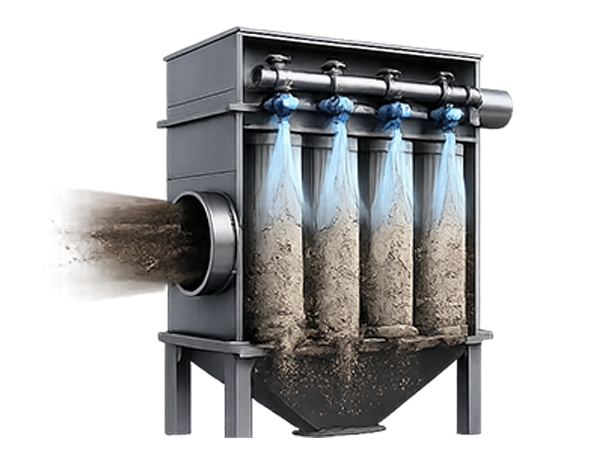

STEP 03
Pulse-Jet 탈진
차압(Differential Pressure) 신호에 의해 압축공기가 순간적으로 역방향 분사되어 여과포를 진동시키고 퇴적 분진을 탈리시켜 여과포 성능을 지속적으로 회복합니다.

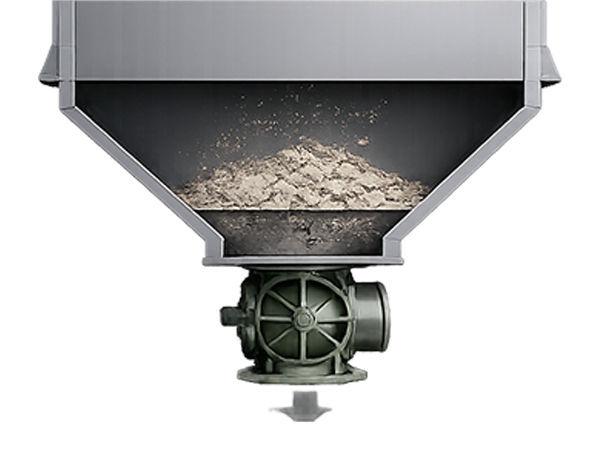

STEP 04
분진 배출
탈진된 분진은 호퍼(Hopper) 하단으로 낙하하여 로터리 밸브를 통해 외부 용기로 배출되고, 정화된 공기는 클린 에어 챔버를 거쳐 굴뚝으로 방출됩니다.
처리 대상 오염물질
분진이 발생하는 모든 산업 공정에 적용 가능합니다.
일반 산업 분진
시멘트 분진, 석회 분말, 규사 분진 등
금속 분진 및 흄
용접 흄, 알루미늄·아연·철 분진 등
화학·제약 분진
활성탄 분말, 유기물 분진, 의약품 원료 분말 등
고온 분진
소각로 비산재, 제강 공정 더스트 등
섬유·목재 분진
면 섬유, 목분, 종이 분진 등
인허가 및 규제 대응
대기 배출시설 설치 허가·신고 (대기환경보전법 제23조, 시·도지사 관할)
방지시설 설치 계획서 및 공정도면 제출 대행
먼지 배출 허용 기준 충족 설계 보증
(5 ~ 50 mg/Sm³, 업종·시설별 차등 적용, 대기환경보전법 시행규칙 별표 8)
시공 완료 후 가동 개시 신고 대행
여과집진기 설치 시 대기환경보전법 제23조에 따라
시·도지사의 허가를 받거나 신고하여야 하며, 방지시설 설치 신고가 의무화되어 있습니다.
윈테크는 설비 설계·시공과 인허가 행정 대행을 동시에
수행하는 원스톱 인허가 통합 서비스를 제공합니다.
연계 설비/서비스
효율적인 설비 운영과 안전한 환경 관리를 위한 최적의 연계 설비와 전문 서비스를 제공합니다.
연계 설비
사이클론 집진기 (전처리)
RTO 축열식 연소설비
덕트 배관 시스템
송풍기(Fan)
관련 서비스
대기 배출시설 인허가 대행
위험성평가 대행
화학사고예방관리계획서 작성
인허가 행정 대행까지
원스톱으로 지원합니다.
처리 대상 분진 성상, 풍량 조건, 설치 환경만 알려주시면 최적 사양과 개략 견적을 신속하게 안내해드립니다.
